石墨制换热器在PS生产过程的应用

坩埚在PS版即预涂感光版(PresensitizedOffsetPlates)的简称，是为适应平版印刷的迅速发展而研制开发出来的。由于PS版本身具有分辨力高，网点再现饱满，层次丰富，水墨平衡易掌握，耐印力高等特点，在印刷行业得到了迅速普及。从目前掌握的统计资料来看，PS版依然是当前消耗量最大，也是最重要的平印版材，PS版制造业已经成为当前印刷器材制造业极其重要的支柱产业之一。 PS版生产过程中要使用盐酸、硫酸、氢氧化钠、氟化钠、碳酸二氢钠等化工原料，并且需要冷却与加热，而这些原料大部分是强腐蚀性介质，设备必然腐蚀严重，必须要求诸多生产设备的材料既要能防腐蚀，又要有良好的传热性能。

坩埚当前PS版生产厂家普遍都使用造价高于石墨四到五倍的钛合金材料的板式换热器，如PS版电解工序2%盐酸溶液冷却器、氧化工序25%硫酸溶液冷却器、封孔工序氟花钠、碳酸二氢钠等溶液冷却器，虽然传热效率好，但易堵，维修不方便，清洗也频繁，给紧张的生产造成极大的不便；而石墨换热器单位换热面积造价也大大低于板式换热器，而且导热系数相当高，安装、清洗、维修、维护方便，既缩短了停产时间，又不会减少设备的换热面积，因而可以很好地替代钛合金板式换热器。 下面对石墨制化工设备简单介绍一下。
石墨制化工设备
（一）不透性石墨 坩埚不透性石墨是一种由人造石墨及合成树脂通过浸渍、压型、浇铸等方法制得的新型的结构材料，它和其它一切非金属耐腐蚀材料的区别在于，除了具有高度的化学稳定性外，还具有极高的导热性能，因而大大地扩展了其应用范围。 不透性石墨作为耐腐蚀非金属无机材料，被广泛应用于在化工防腐中，目前不透性石墨已经成功广泛应用于制造各种类型加热器、冷却冷凝器、合成炉、膜式吸收器、管道、管件、阀门、塔及附件、泵类及设备的衬里防腐等。其结构性能如下：
1.酚醛浸渍石墨机械性能 容重1.8～1.9G/m3 抗压强度58.8～68.6Mpa 抗拉强度7.8～9.8Mpa 抗弯强度23.5～27.4Mpa 抗部击强度2.7～3.1KJ/㎡ 硬度25～35布氏 热导率、导热系数105～116W/m·K 耐热度170℃ 热膨胀系数4.41/℃×106
2．机械强度不透性石墨可进行各种机械加工，如车、刨、锯、铣等，这些性能对加工制造各种设备提供了良好的条件。
3．化学稳定性不透性石墨除了强氧化性酸及碱外，对大部分化学物质都耐腐蚀，特别是盐酸，在沸点以下任何浓度都耐。
4．导热性浸渍石墨的导热系数为100～110千卡/米·小时·℃，浸渍类石墨的导热系数和铜、铝等相仿，通常将其作为热交换器或其它传热设备就是根据不透性石墨的这一特点。 5．热稳定性石墨本身的热膨胀系数很小，为0.24×10－51/℃。虽然树脂的线膨胀系数大得多，但浸渍固化后，被广泛约束在空隙中，不能自由膨胀，使得浸渍石墨的总的线膨胀系数增加不多，为0.4～0.45×10－51/℃。

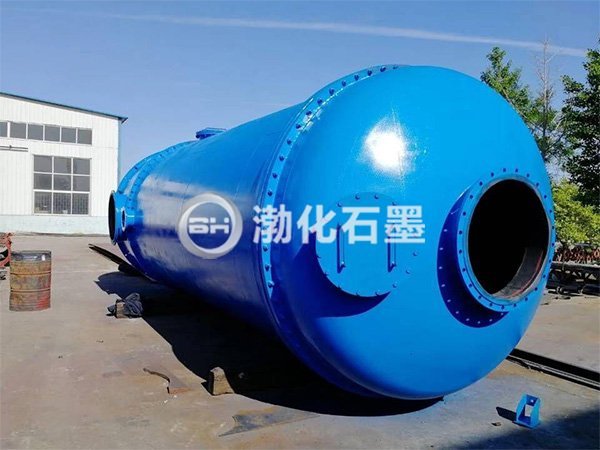

（二）各种设备简介 不透性石墨制换热设备和吸收设备具有优良的耐腐蚀性和传热性能，应用于腐蚀性介质的传热过程，被广泛地用于处理盐酸、硫酸等腐蚀性介质，用于加热、冷却、冷凝、蒸发和吸收等化工单元操作。石墨换热设备和吸收设备按其结构形式可分为列管式、块孔式（圆块孔式及矩形块孔式）、喷淋式、浸渍式、套管式等多种结构形式。其中列管式、块孔式都有系列设计，并且制订了石墨设备技术标准。下面重点介绍一下列管式、块孔式及列管式降膜吸收器的特点、分类、适用范围及个别应用。 1、组合式列管式石墨换热器管与管板连接为弹性密封结构。在温差应力作用下石墨管能自由伸缩，避免了石墨管与管板黏结在温差应力作用下所引起的应力破坏。石墨材料利用率高，可制成较大传热面积的设备，单位换热面积造价低于其它结构形式，用于处理量较大的换热过程；流体阻力小，维护检修和清洗方便；设备许用压力达0.5ＭＰａ，温度150℃.由于各设备零部件互换性好，可以单独更换，这样大大延长了设备的使用寿命。在硫酸、盐酸工业和环氧氯丙烷生产等领域都得到了广泛的应用。 2、换热器（圆块孔、矩形块孔）是若干带有物料孔道的石墨换热器，上、下石墨封头及其金属盖板以及圆筒钢壳体（圆块孔）或两端侧盖（矩块孔式）等主要零件组成，零件之间用衬垫密封，并以长螺栓紧固。块孔式换热器有以下特点： ①结构坚固，石墨块体主要承受压应力，能充分利用石墨材料抗压强度高的特点。可提高操作压力，适用于有热冲击或振动的场合。 ②结构紧凑，占地面积小。 ③适应性强，可用于加热、冷却、冷凝、蒸发、再沸、吸收、解吸等许多化工过程。 ④零件互换性好，采用“积木式”的可拆卸组合结构，需数量不多的标准元件，可组装成各种不同换热面积的设备，
