列管式石墨换热器设备安装知识你还不知道？

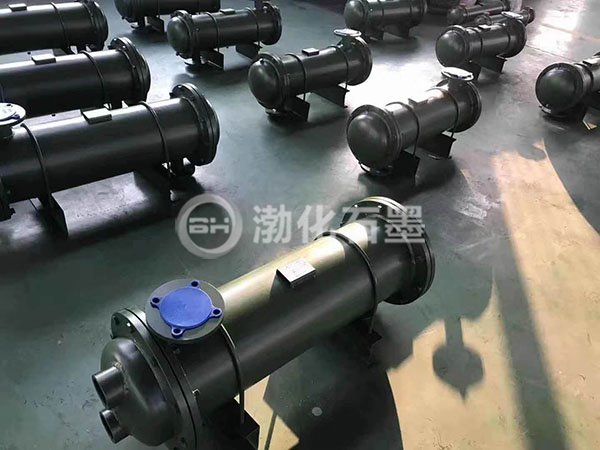

列管式换热器是化工生产中应用最为广泛的一种换热器，它的结构比较简单，换热效率高，适应性强（在高温或 低温，高压或低压的条件下都能使用）。列管式石墨换热器设备的主要结构是在一个圆筒形的壳体内，设置许多平行排列的管子组成的管束所构成。壳体的两端与端盖装有法兰，利用螺栓将端盖与壳体连接起来。壳体与端盖上分别设有两种介质的出入口小法兰，以便于相应的管路连接。化工生产中常用的列管式换热器有固定管板式，浮头式,U形管式和壳体具有热补偿作用的几种。
固定管板式管壳式换热器的主要结构组成：
封头；换热管；折流板；壳体；支座；管板
管板（也叫花板）与壳体两端形成不可拆卸的固定连接。管子的两端采用胀接焊接的方法与管板相连接，为了改变管间介质的流动方向，提高换热效率，在壳体的内壁上设置折流板若干块。两端的端盖与壳体用法兰形式连接起来。管内和管间分别流动着两种不同的介质。为了提高换热器的换热效率，有时在封头内设置隔板，形成流体分配室，即构成所谓的双管式列管式换热器或四程列管式换热器。
安装一般按下列顺序和要求进行。
1）检查换热器各部位尺寸的偏差是否符合标准的要求，国家标准GB151规定的 换热器标准：换热器的允差见培训资料。
2）基础上活动支座一侧应预埋滑板，地脚螺栓两侧均有垫铁。设备找平后，斜垫铁可以和 设备底座板焊劳，但不得与下面的平垫铁或滑板焊死，且垫铁必须 光滑，平整，以确保活动支座的 自由伸缩。
3）活动支座的 地脚螺栓应安装两个缩紧的螺母，螺母与底板间应留有1~3MM的间隙，使底板能自由滑动。
4）换热器安装后的允许偏差应符合下列要求：
a. 标高≤3MM
b. 垂直度(立式)≤1/1000且不大于5MM，
水平度（卧式）≤1/1000且不 大于5MM c中心位移≤5MM。
5）与换热器相连接的管线，为 避免强力装配，应在不 受力的 状态下连接，并应不 妨碍换热器的热膨胀。
